soporte Redes / Normas de cableado de redes 568-A y 568-B - Armado de cables

Cableado de redes -
Norma de cableado "568-A" y "568-B" (Cables "Directos" o "Paralelos" y Cable "Cruzado")
y
Norma de cableadoGigabit Ethernet "variante A" y "variante B" (Cables "Directos" o "Paralelos" y Cable "Cruzado"):

Esta página refiere a normas de coneccion de redes, conectores RJ-45 y la distribucion de pares (colores) para hacer cables de Red "derechos o paralelos" y "cruzados" para redes 10/100baseT y 10/100/1000baseT.

Armado de cables

Si quieres montar tu propia red de ordenadores con cable de estructurado (cable " UTP" " FTP" o " STP" categorías 4, 5, 5e y 6) y conectores " RJ45", puede que quieras fabricar tu mismo los cables en cuestión por ser estos mas largos de los que se venden en la tienda o por que simplemente disfrutas al hacerlo por tu cuenta.

Si la red es entre 2 Pc´s, y no deseas usar un Enrutador (Router), un Concentrador (Hub) o un Conmutador (Switch), lo indicado es un cable "cruzado" con un extremo que para redes 10/100 cumple la norma " 568-A" y otro extremo que cumple la norma " 568-B" y si es entre mas de 2 Pc´s, o si usas un Enrutador (Router), un Concentrador (Hub) o un Conmutador (Switch) sería un cable "directo" cuyos 2 extremos cumplan con la misma norma, ya sea esta "568-A" o "568-B". Aunque hay partidarios de una y otra norma, en la practica no existe diferencia alguna en la conectividad entre la distribución 568B y la distribución 568A siempre y cuando en ambos extremos se use la misma, en caso contrario hablamos de un cable cruzado. Estas normas son de tipo internacional y se deben respetar al 100% si pretendemos que los cables funcionen correctamente, es decir, el código de colores no es un capricho.

Cabe aclarar que el cable directo de red sirve para conectar dispositivos desiguales, como un computador con un Enrutador (Router), un Concentrador (Hub) o un Conmutador (Switch). Por ello cuando en una red partimos de un Enrutador (Router) hacia un Conmutador (Switch), debemos usar cable directo.

El esquema recomendado es el 568A, mientras que el más utilizado en la práctica para cables directos es tener en ambos extremos la distribución 568B (notese que la distribucion de colores de la norma 568B y de la Gigabit Ethernet (variante A) son iguales).

Cable directo

Cables 10/100baseT

Cable directo 568B

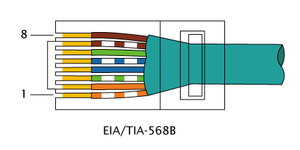

cable con conector rj45 norma 568-b

Norma de cableado "568-B" (Cable "directo", "normal" o "Paralelo")

cable con conector rj45 norma 568-b

Esta norma o estándar, establece el siguiente y mismo código de colores en ambos extremos del cable:

Conector 1

Nº Pin/Nº pin

Conector 2

cable forro blanco naranja
Blanco - Naranja

Pin 1 a Pin 1

cable forro blanco naranja
Blanco - Naranja

cable forro naranja
Naranja

Pin 2 a Pin 2

cable forro naranja
Naranja

cable forro blanco verde
Blanco - Verde
Pin 3 a Pin 3 cable forro blanco verde
Blanco - Verde
cable forro azul
Azul
Pin 4 a Pin 4 cable forro azul
Azul
cable forro blanco azul
Blanco - Azul
Pin 5 a Pin 5 cable forro blanco azul
Blanco - Azul
cable forro verde
Verde
Pin 6 a Pin 6 cable forro verde
Verde
cable forro blanco marrón
Blanco - Marrón
Pin 7 a Pin 7 cable forro blanco marrón
Blanco - Marrón
cable forro marrón
Marrón
Pin 8 a Pin 8 cable forro marrón
Marrón

Este cable lo usaremos para redes que tengan un Enrutador (Router), o un Concentrador (Hub) o un Conmutador (Switch), es decir para unir los Pc´s con las "Rosetas" (si las hay) y éstas con el Enrutador (Router), o un Concentrador (Hub) o un Conmutador (Switch). O si no hay rosetas, para conectarlas directamente con estos aparatos.
NOTA: Siempre la "patilla" o "lengüeta" del conector RJ45 hacia abajo y de Izquierda (Pin 1) a derecha (Pin 8).



rj45 norma 568-b distribucion de pares

Conexción de router o switch a pc con o sin roseta en medio

rj45 norma 568-b distribucion de pares





Cable directo 568A

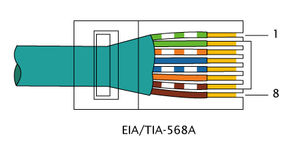

cable con conector rj45 norma 568-a

Norma de cableado "568-A" (Cable "directo", "normal" o "Paralelo")

cable con conector rj45 norma 568-a

Esta norma o estándar, establece el siguiente y mismo código de colores en ambos extremos del cable:

Conector 1

Nº Pin/Nº pin

Conector 2

cable forro blanco verde
Blanco - Verde
Pin 1 a Pin 1 cable forro blanco verde
Blanco - Verde
cable forro verde
Verde
Pin 2 a Pin 2 cable forro verde
Verde
cable forro blanco naranja
Blanco - Naranja
Pin 3 a Pin 3 cable forro blanco naranja
Blanco - Naranja
cable forro azul
Azul
Pin 4 a Pin 4 cable forro azul
Azul
cable forro blanco azul
Blanco - Azul
Pin 5 a Pin 5 cable forro blanco azul
Blanco - Azul
cable forro naranja
Naranja
Pin 6 a Pin 6 cable forro naranja
Naranja
cable forro blanco marrón
Blanco - Marrón
Pin 7 a Pin 7 cable forro blanco marrón
Blanco - Marrón
cable forro marrón
Marrón
Pin 8 a Pin 8 cable forro marrón
Marrón

Este cable lo usaremos para redes que tengan un Enrutador (Router), o un Concentrador (Hub) o un Conmutador (Switch), es decir para unir los Pc´s con las "Rosetas" (si las hay) y éstas con el Enrutador (Router), o un Concentrador (Hub) o un Conmutador (Switch). O si no hay rosetas, para conectarlas directamente con estos aparatos.
NOTA: Siempre la "patilla" o "lengüeta" del conector RJ45 hacia abajo y de Izquierda (Pin 1) a derecha (Pin 8).



rj45 norma 568-a distribucion de pares

Conexción de router o switch a pc con o sin roseta en medio

rj45 norma 568-a distribucion de pares


Cables 10/100/1000baseT

Cable Gigabit Ethernet
(variante A)

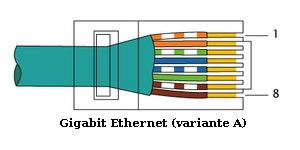

cable con conector rj45 norma gigabit ethernet variante a

Norma de cableado Gigabit Ethernet (variante A) (Cable "directo", "normal" o "Paralelo")

cable con conector rj45 norma gigabit ethernet variante a

Esta norma o estándar, establece el siguiente y mismo código de colores en ambos extremos del cable:

Conector 1

Nº Pin/Nº pin

Conector 2

cable forro blanco naranja
Blanco - Naranja

Pin 1 a Pin 1

cable forro blanco naranja
Blanco - Naranja

cable forro naranja
Naranja

Pin 2 a Pin 2

cable forro naranja
Naranja

cable forro blanco verde
Blanco - Verde
Pin 3 a Pin 3 cable forro blanco verde
Blanco - Verde
cable forro azul
Azul
Pin 4 a Pin 4 cable forro azul
Azul
cable forro blanco azul
Blanco - Azul
Pin 5 a Pin 5 cable forro blanco azul
Blanco - Azul
cable forro verde
Verde
Pin 6 a Pin 6 cable forro verde
Verde
cable forro blanco marrón
Blanco - Marrón
Pin 7 a Pin 7 cable forro blanco marrón
Blanco - Marrón
cable forro marrón
Marrón
Pin 8 a Pin 8 cable forro marrón
Marrón

Este cable lo usaremos para redes que tengan un Enrutador (Router), o un Concentrador (Hub) o un Conmutador (Switch), es decir para unir los Pc´s con las "Rosetas" (si las hay) y éstas con el Enrutador (Router), o un Concentrador (Hub) o un Conmutador (Switch). O si no hay rosetas, para conectarlas directamente con estos aparatos.
NOTA: Siempre la "patilla" o "lengüeta" del conector RJ45 hacia abajo y de Izquierda (Pin 1) a derecha (Pin 8).



rj45 norma Gigabit Ethernet (variante A) distribucion de pares

Conexción de router o switch a pc con o sin roseta en medio

rj45 norma Gigabit Ethernet (variante A) distribucion de pares





Cable Gigabit Ethernet
(variante B)

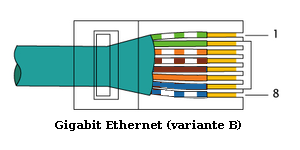

cable con conector rj45 norma gigabit ethernet variante b

Norma de cableado Gigabit Ethernet (variante B) (Cable "directo", "normal" o "Paralelo")

cable con conector rj45 norma gigabit ethernet variante b

Esta norma o estándar, establece el siguiente y mismo código de colores en ambos extremos del cable:

Conector 1

Nº Pin/Nº pin

Conector 2

cable forro blanco verde
Blanco - Verde
Pin 1 a Pin 1 cable forro blanco verde
Blanco - Verde
cable forro verde
Verde
Pin 2 a Pin 2 cable forro verde
Verde
cable forro blanco naranja
Blanco - Naranja
Pin 3 a Pin 3 cable forro blanco naranja
Blanco - Naranja
cable forro blanco marrón
Blanco - Marrón
Pin 4 a Pin 4 cable forro blanco marrón
Blanco - Marrón
cable forro marrón
Marrón
Pin 5 a Pin 5 cable forro marrón
Marrón
cable forro naranja
Naranja
Pin 6 a Pin 6 cable forro naranja
Naranja
cable forro azul
Azul
Pin 7 a Pin 7 cable forro azul
Azul
cable forro blanco azul
Blanco - Azul
Pin 8 a Pin 8 cable forro blanco azul
Blanco - Azul

Este cable lo usaremos para redes que tengan un Enrutador (Router), o un Concentrador (Hub) o un Conmutador (Switch), es decir para unir los Pc´s con las "Rosetas" (si las hay) y éstas con el Enrutador (Router), o un Concentrador (Hub) o un Conmutador (Switch). O si no hay rosetas, para conectarlas directamente con estos aparatos.
NOTA: Siempre la "patilla" o "lengüeta" del conector RJ45 hacia abajo y de Izquierda (Pin 1) a derecha (Pin 8).



rj45 norma Gigabit Ethernet (variante B) distribucion de pares

Conexción de router o switch a pc con o sin roseta en medio

rj45 norma Gigabit Ethernet (variante B) distribucion de pares








Cable cruzado

Un cable cruzado es un cable que interconecta todas las señales de salida en un conector con las señales de entrada en el otro conector, y viceversa; permitiendo a dos dispositivos electrónicos conectarse entre sí con una comunicación full duplex. Más comúnmente, el término se refiere al cable cruzado de Ethernet, pero otros cables pueden seguir el mismo principio. También permite transmisión confiable vía una conexión ethernet.

El cable cruzado sirve para conectar dos dispositivos igualitarios, como 2 computadoras entre sí, para lo que se ordenan los colores de tal manera que no sea necesaria la presencia de un hub. Actualmente la mayoría de hubs o switches soportan cables cruzados para conectar entre sí. A algunas tarjetas de red les es indiferente que se les conecte un cable cruzado o normal, ellas mismas se configuran para poder utilizarlo PC-PC o PC-Hub/switch.

Para crear un cable cruzado que funcione en 10/100baseT, un extremo del cable debe tener la distribución 568A y el otro 568B. Para crear un cable cruzado que funcione en 10/100/1000baseT, un extremo del cable debe tener la distribución Gigabit Ethernet (variante A), igual que la 568B, y el otro Gigabit Ethernet (variante B).



Cable 10/100baseT

Cable Cruzado (1 extremo 568A y el otro 568B)

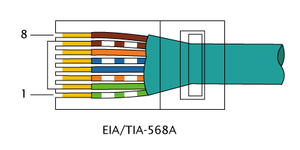

cable con conector rj45 norma 568-a

Norma de cableado para Cable Cruzado (1 extremo 568A y el otro 568B)

cable con conector rj45 norma 568-b

Esta norma o estándar, establece el siguiente código de colores en cada extremo del cable:

Conector 1

Nº Pin/Nº pin

Conector 2

cable forro blanco verde
Blanco - Verde
Pin 1 a Pin 3

cable forro blanco naranja
Blanco - Naranja

cable forro verde
Verde
Pin 2 a Pin 6

cable forro naranja
Naranja

cable forro blanco naranja
Blanco - Naranja
Pin 3 a Pin 1 cable forro blanco verde
Blanco - Verde
cable forro azul
Azul
Pin 4 a Pin 4 cable forro azul
Azul
cable forro blanco azul
Blanco - Azul
Pin 5 a Pin 5 cable forro blanco azul
Blanco - Azul
cable forro naranja
Naranja
Pin 6 a Pin 2 cable forro verde
Verde
cable forro blanco marrón
Blanco - Marrón
Pin 7 a Pin 7 cable forro blanco marrón
Blanco - Marrón
cable forro marrón
Marrón
Pin 8 a Pin 8 cable forro marrón
Marrón

Este cable lo usaremos para redes entre 2 Pc´s o para interconexionar Concentradores (Hub) o Conmutadores (Switch) entre sí.
NOTA: Siempre la "patilla" o "lengüeta" del conector RJ45 hacia abajo y de Izquierda (Pin 1) a derecha (Pin 8).



rj45 norma 568-a distribucion de pares

Conecxón de switch a switch o de PC a PC

rj45 norma 568-b distribucion de pares





Cable 10/100/1000baseT

Cable Cruzado (1 extremo Gigabit Ethernet (variante B) y el otro Gigabit Ethernet (variante A))

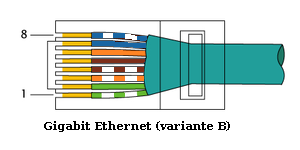

cable con conector rj45 norma gigabit ethernet variante b

Norma de cableado para Cable Cruzado (1 extremo Gigabit Ethernet (variante B) y el otro Gigabit Ethernet (variante A))

cable con conector rj45 norma gigabit ethernet variante a

Esta norma o estándar, establece el siguiente código de colores en cada extremo del cable:

Conector 1

Nº Pin/Nº pin

Conector 2

cable forro blanco verde
Blanco - Verde
Pin 1 a Pin 3

cable forro blanco naranja
Blanco - Naranja

cable forro verde
Verde
Pin 2 a Pin 6

cable forro naranja
Naranja

cable forro blanco naranja
Blanco - Naranja
Pin 3 a Pin 1 cable forro blanco verde
Blanco - Verde
cable forro blanco marrón
Blanco - Marrón
Pin 4 a Pin 4 cable forro azul
Azul
cable forro marrón
Marrón
Pin 5 a Pin 5 cable forro blanco azul
Blanco - Azul
cable forro naranja
Naranja
Pin 6 a Pin 2 cable forro verde
Verde
cable forro azul
Azul
Pin 7 a Pin 7 cable forro blanco marrón
Blanco - Marrón
cable forro blanco azul
Blanco - Azul
Pin 8 a Pin 8 cable forro marrón
Marrón

Este cable lo usaremos para redes entre 2 Pc´s o para interconexionar Concentradores (Hub) o Conmutadores (Switch) entre sí.
NOTA: Siempre la "patilla" o "lengüeta" del conector RJ45 hacia abajo y de Izquierda (Pin 1) a derecha (Pin 8).



rj45 norma Gigabit Ethernet (variante B) distribucion de pares

Conecxón de switch a switch o de PC a PC

rj45 norma Gigabit Ethernet (variante A) distribucion de pares











Conexión según norma Gigabit Ethernet (versión A)







Código de colores para "rosetas murales" RJ45
Distribución de pares en una roseta norma TIA/EIA-568-B (cable directo) Distribución de pares en una roseta norma TIA/EIA-568-B (cable cruzado)











Fuentes informacion y origen de imagenes: Wikipedia, ISO (International Organisation for Standardisation), IEC (International Electrotechnical Commission), artículo publicado por abel_dg, y otras, más genración propia de algunas de las imagénes y textos.
